بلبرینگ چرخشی تک ردیفه
بلبرینگ چرخشی چهار نقطه ای تک ردیفه از دو نژاد با ساختار جمع و جور و وزن سبک تشکیل شده است. توپ فولادی در چهار نقطه در تماس با راهروی قوس است و می تواند نیروی محوری، نیروی شعاعی و گشتاور انحرافی را همزمان تحمل کند. ماشین آلات ساختمانی مانند نوار نقاله دوار، دستکاری جوش، جرثقیل کوچک و متوسط و بیل مکانیکی را می توان انتخاب کرد.

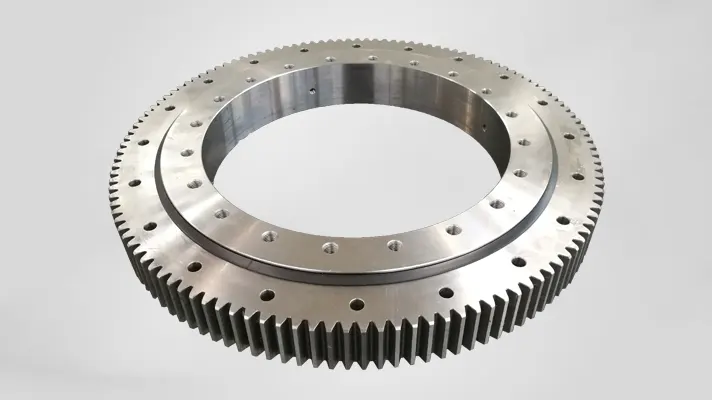

بلبرینگ غلتکی متقاطع تک ردیفه
یاتاقان چرخشی متقاطع تک ردیفه از دو نژاد تشکیل شده است، با ساختار جمع و جور، وزن سبک، دقت ساخت بالا، فاصله مونتاژ کوچک و الزامات بالا برای دقت نصب.
نیرو، گشتاور انحرافی و نیروی شعاعی بزرگتر به طور گسترده در بلند کردن و حمل و نقل، ماشین آلات ساختمانی و محصولات نظامی استفاده می شود.
بلبرینگ چرخشی دو ردیفه
بلبرینگ چرخشی دو ردیفه دارای سه صندلی است و توپ های فولادی و اسپیسرها را می توان مستقیماً در مسیرهای بالا و پایین تخلیه کرد. با توجه به شرایط تنش، دو ردیف توپ فولادی با قطرهای مختلف چیده شده است. این نوع مونتاژ باز بسیار راحت است و زاویه باربری مسیرهای قوس بالا و پایین 90 درجه است که می تواند نیروی محوری و گشتاور زیادی را تحمل کند. هنگامی که نیروی شعاعی بیشتر از 0.1 برابر نیروی محوری است، مسیر مسابقه باید به طور ویژه طراحی شود.
بلبرینگ غلتکی سه ردیفه
یاتاقان چرخان غلتکی سه ردیفه دارای سه ریس است و مسیرهای بالا و پایین و شعاعی از هم جدا شده اند تا بتوان بار هر ردیف غلتک را به دقت تعیین کرد. می تواند بارهای مختلفی را به طور همزمان تحمل کند و دارای بیشترین ظرفیت باربری در بین چهار محصول است. ابعاد محوری و شعاعی بزرگ و ساختار محکم است. به ویژه برای ماشین آلات سنگینی که به قطرهای بزرگ نیاز دارند، مانند بیل مکانیکی چرخ سطلی، جرثقیل چرخ، جرثقیل دریایی، و جرثقیل کامیون با تناژ بزرگ و سایر ماشین آلات مناسب است.
بلبرینگ سبک
بلبرینگ های چرخشی سبک به دو دسته فلنجی و نازک تقسیم می شوند. این دو نوع بلبرینگ چرخشی را می توان به دو دسته بدون دنده، چرخ دنده خارجی و یاتاقان چرخ دنده داخلی تقسیم کرد.
یاتاقان چرخشی سبک ساختاری مشابه یاتاقان چرخشی معمولی با وزن سبک و چرخش انعطاف پذیر دارد. به طور گسترده در ماشین آلات مواد غذایی، ماشین آلات پر کردن، ماشین آلات حفاظت از محیط زیست و زمینه های دیگر استفاده می شود.
